Welke schroefdraad is welke maat ?

5 maart 2025

1/2" - 3/4" - 1" gasdraad, wat houdt dat nou in en wat past waar nu op ?

In de wereld van watertechniek en beregening worden de 'engelse' maten nogal eens gekoppeld met onze metrische maatvoeringen.

WAT PAST WAAROP:

Kort gezegd passen alle 1/2" aansluitingen buitendraad in de 1/2" aansluitingen binnendraad, dus draad op draad moet hetzelfde zijn.

DUIMSE MATEN

In de volksmond wordt gesproken over DUIMSE maten.

Officieel is een Inch 25,54 mm, ook wel Duims genoemd dus.

1 DUIM is een Inch en dat wordt aangeduid met " , dus 1 inch is 1 duim en ziet er uit als 1"

Half duims is een halve inch en wordt aangeduid als 1/2"

MAATVOERING IN DE PRAKTIJK

Maar welke maat moet je nu bestellen als er al een draad aansluiting aanwezig is?

Onderstaande afbeeldingen geven weer wat de maat is van welke draadsoort

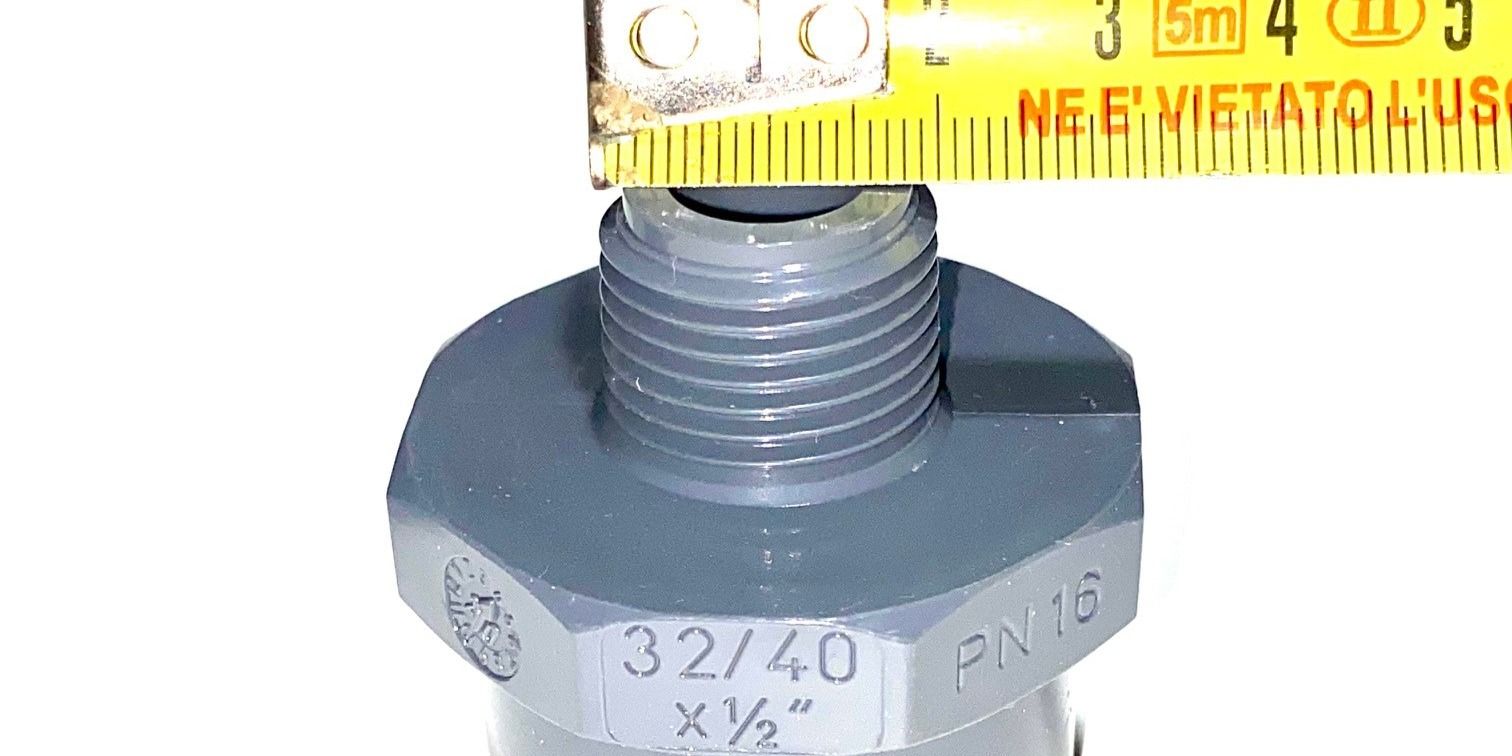

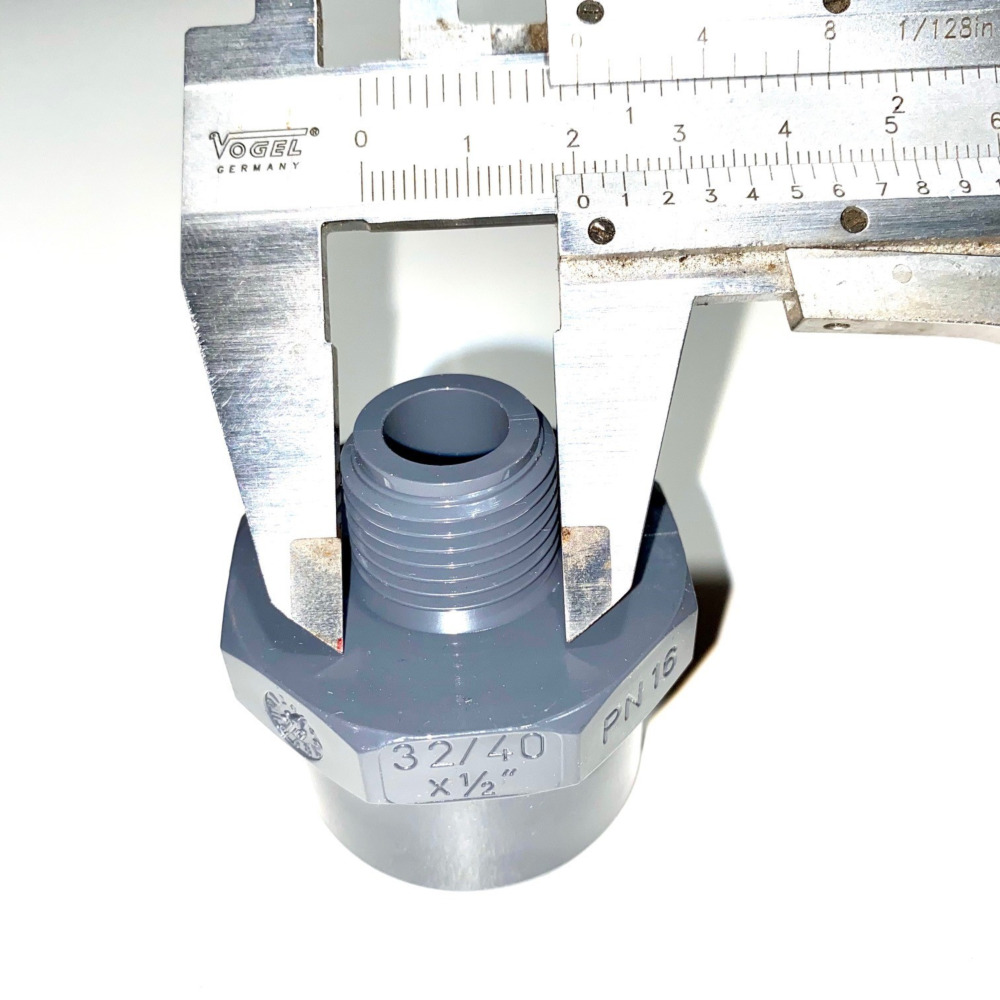

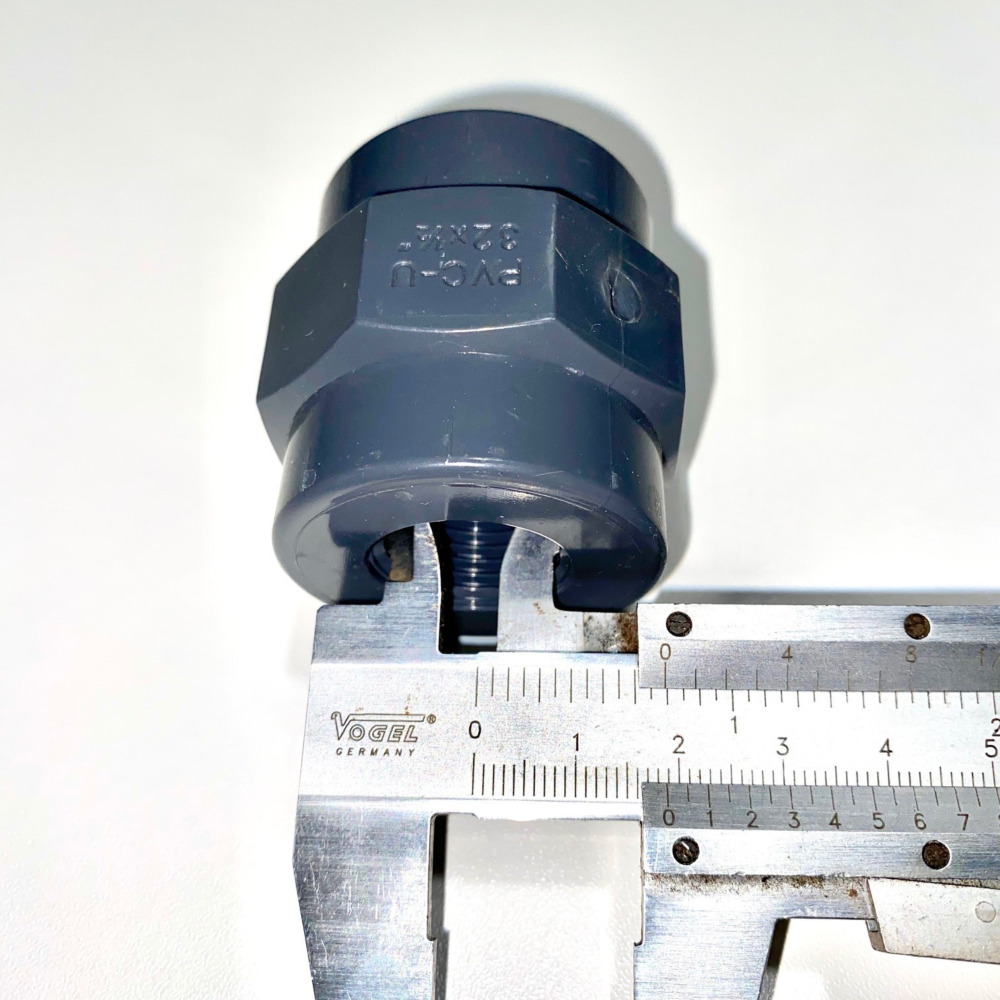

Binnendraad van 1/2" = ongeveer 19mm Buitenmaat 1/2" = ongeveer 20mm

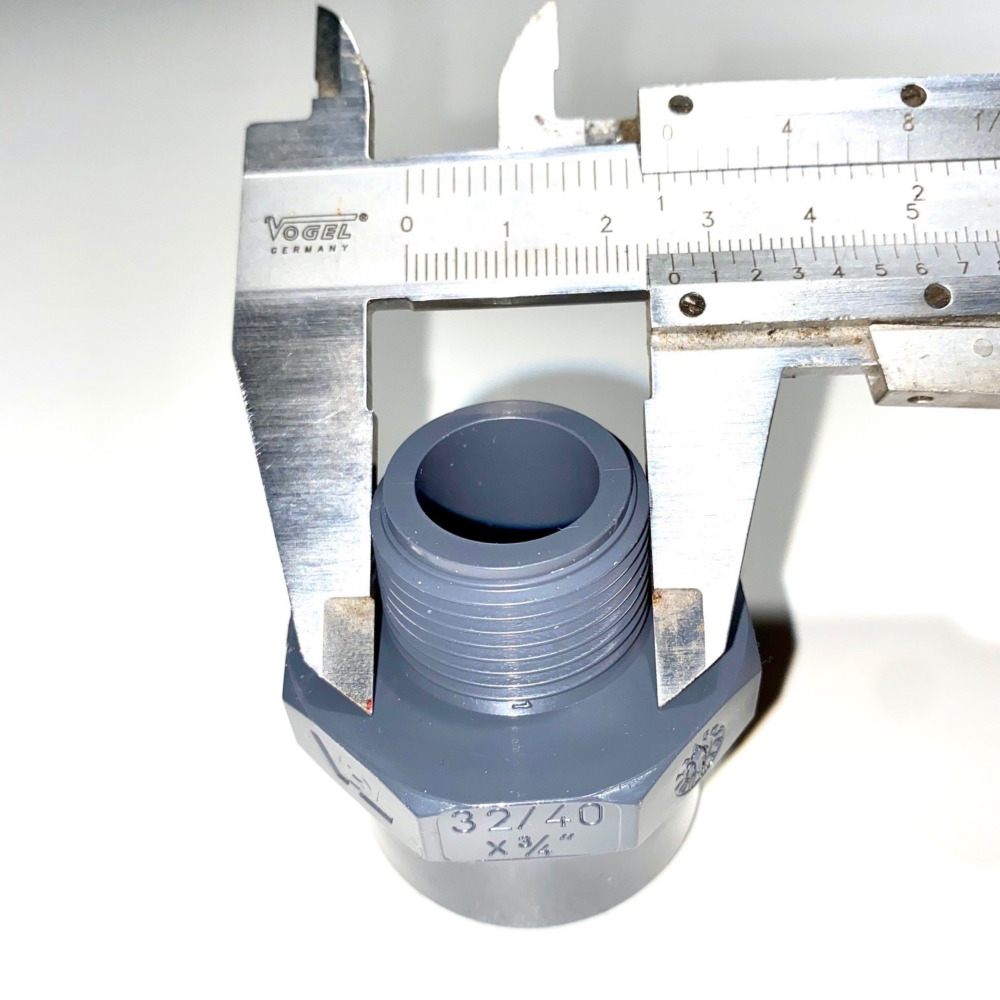

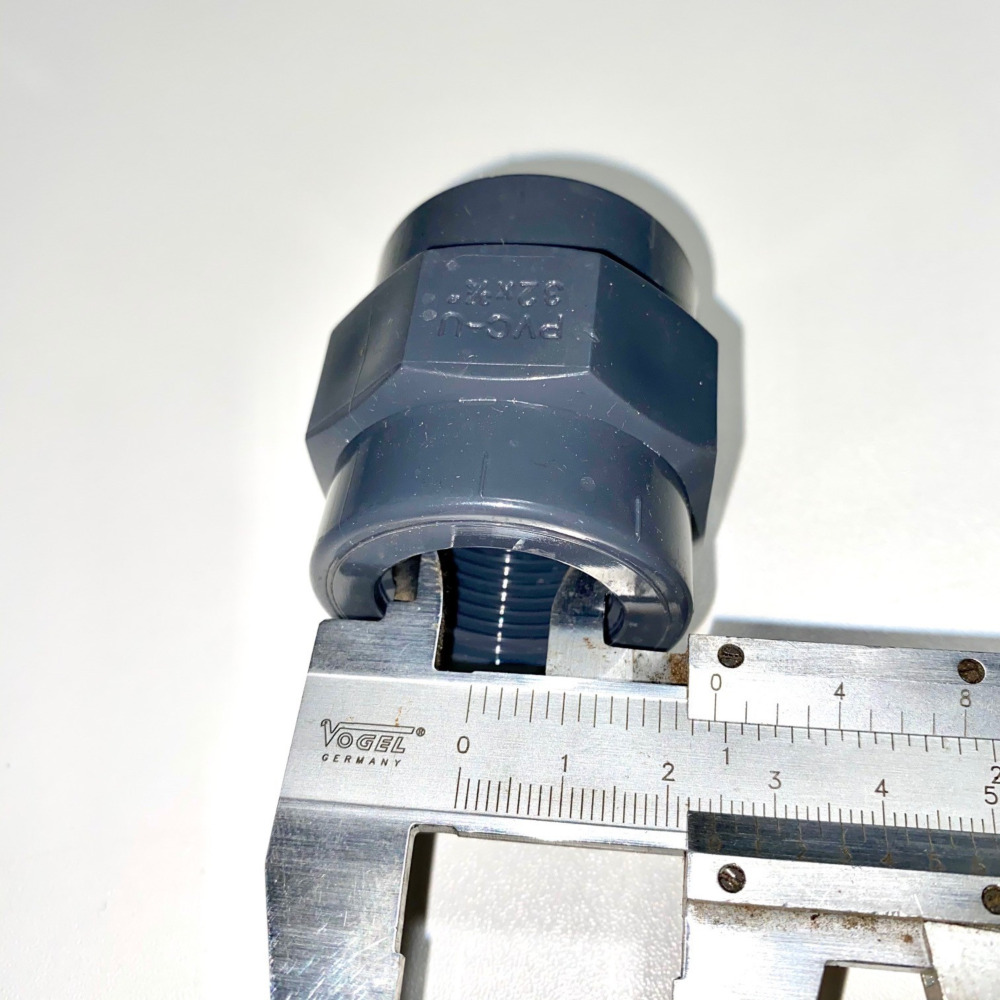

Een binnendraad van 3/4" = ongeveer 24mm Buitenmaat 3/4" = ongeveer 26mm

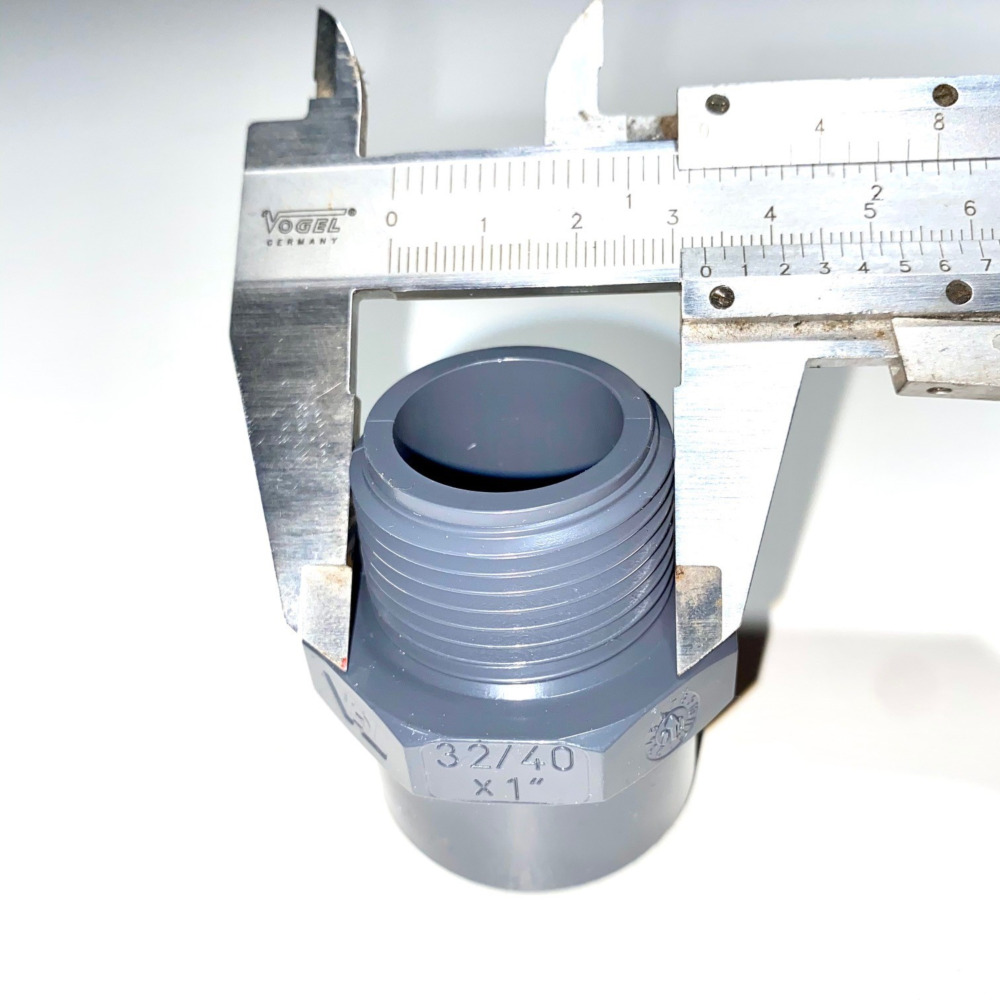

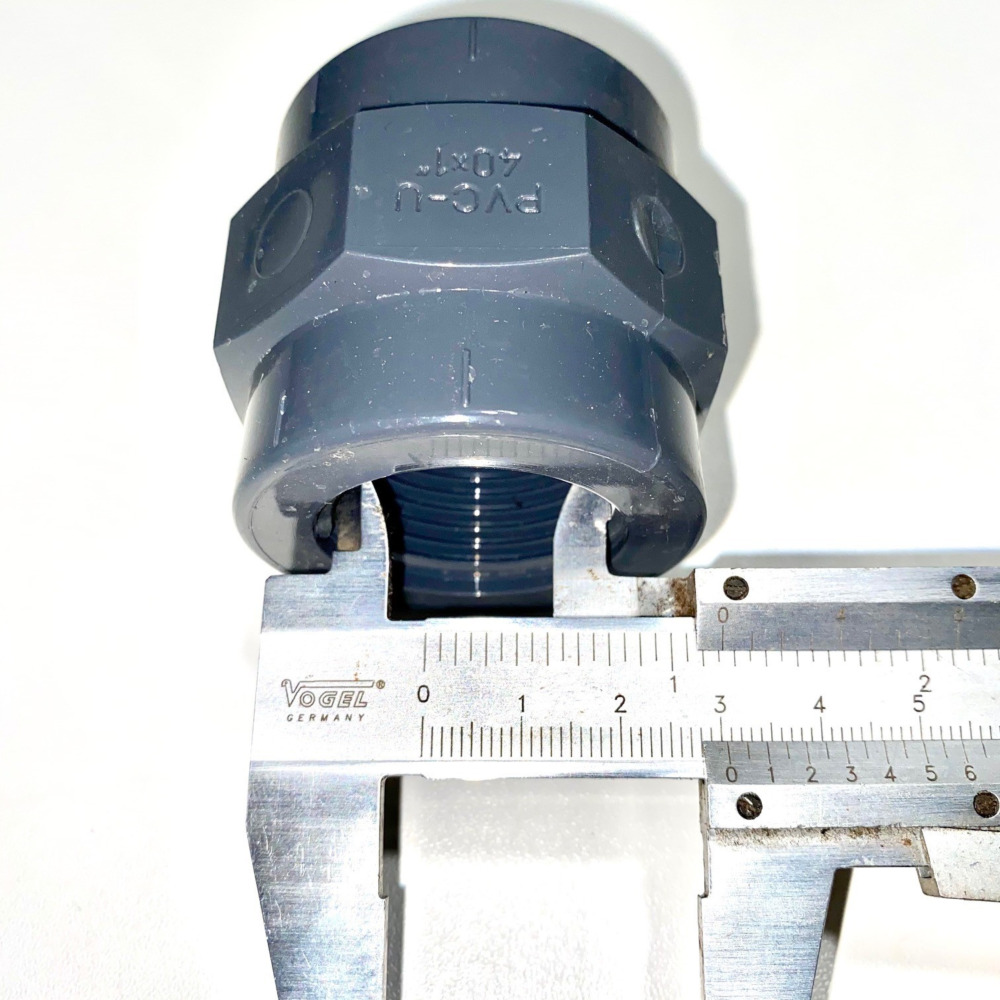

Een binnenmaat van 1" = ongeveer 30mm Buitenmaat 1" = ongeveer 33mm

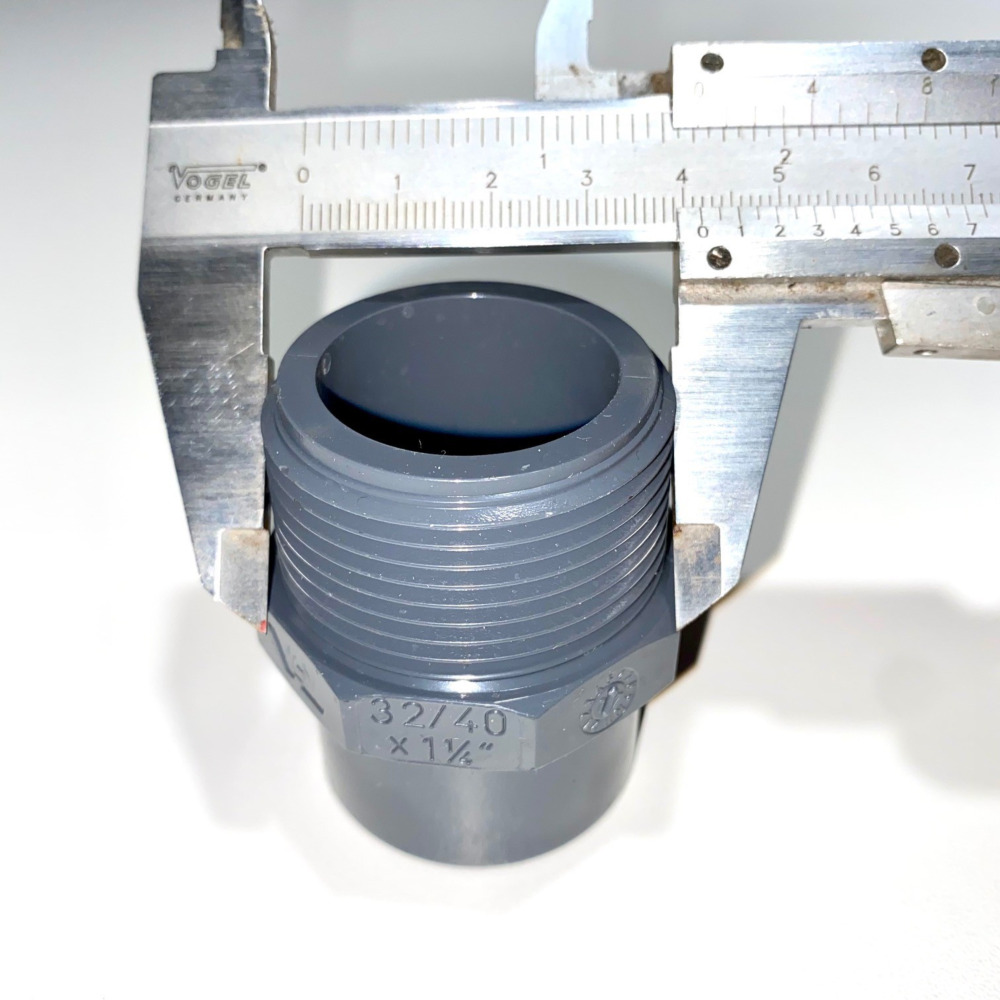

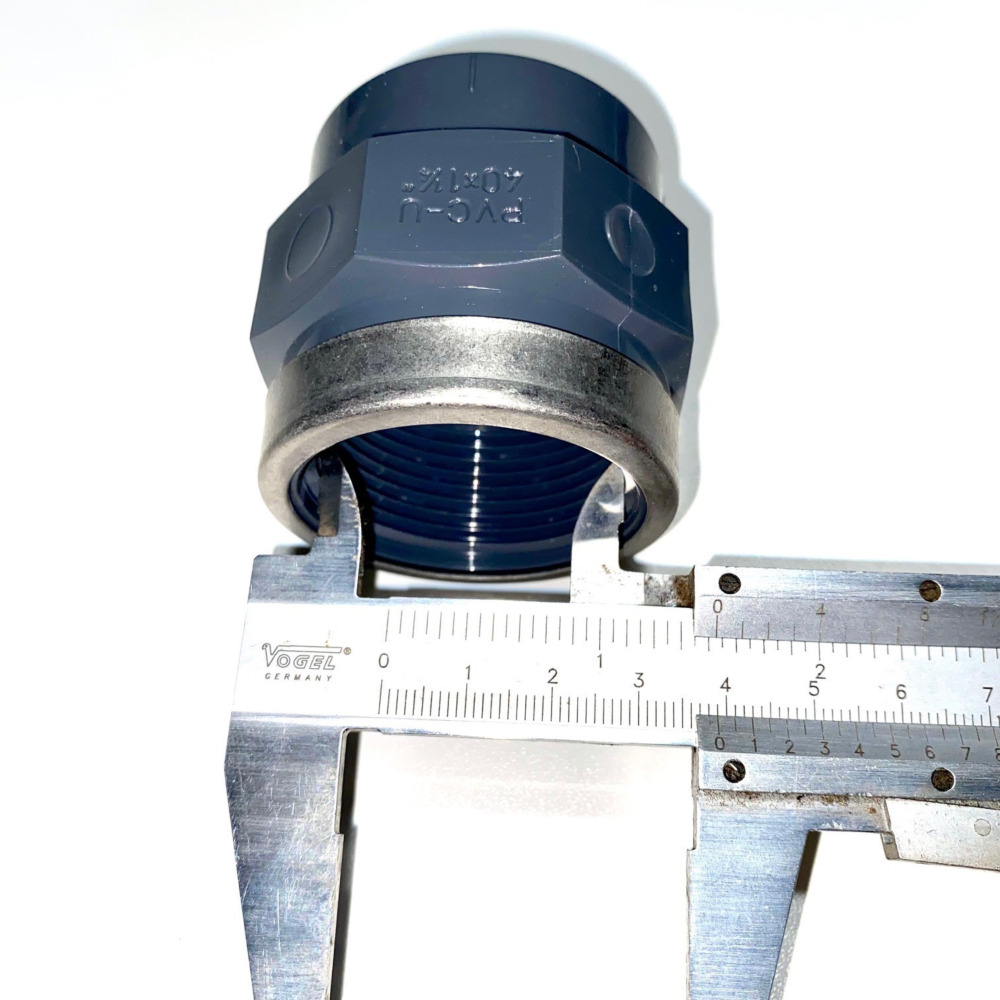

Een binnenmaat van 1 1/4" = ongeveer 39mm Buitenmaat 1 1/4" = ongeveer 42mm

Vanwege de conische kunststof draad zal de maatvoering niet altijd exact zijn, maar om te bepalen welke nu welk is moet het voldoende zijn.
